Product Model | ||
---|---|---|
HZQD500 | HZQD900 | |
Rated lifting capacity | 500t | 900t |
Max dimension for installed girder | 30m×10.6m×1.8m | 32m、24m double lines equal span and shift span box girder |
Girder lifting method | 4-points lifting, 3-points balancing | 4-points lifting, 3-points balancing |
Beam launcher moving speed | 0-3m/min | 0-3m/min |
Beam launching moving way | walking by itself | walking by itself |
Lifting trolley longitudinal moving speed | 0-3m/min(heavy load),0-6m/min( empty load) | 0-3m/min(heavy load),0-5m/min( empty load) |
Lifting trolley lifting speed | 0-0.5m/min(heavy load),0-1m/min( empty load) | 0-0.5m/min(heavy load),0-1m/min( empty load) |
Max lifting height of lifting trolley | 6m | 7m |
Girder lateral fine adjustment distance | ±200mm | ±215mm |
Girder fine adjustment speed | 0-1m/min | 0-1m/min |
Min curved radius | 1500m | Rmin≥2500m |
Applicable gradient | longitudinal gradient 30%, lateral gradient 40% | longitudinal gradient 20‰, lateral gradient 4% |
Power | 200kw | 300kw |
Control mode | mechanic-electric-hydraulic integration system | mechanic-electric-hydraulic integration system |

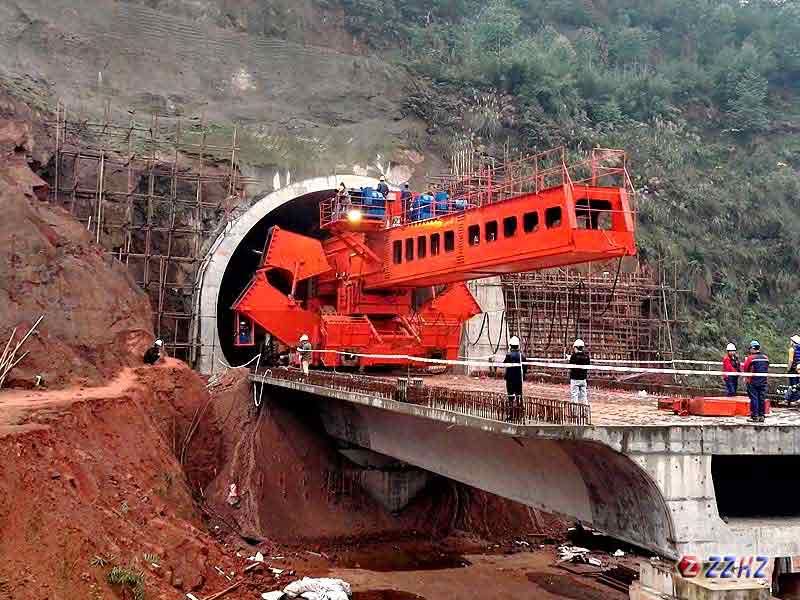

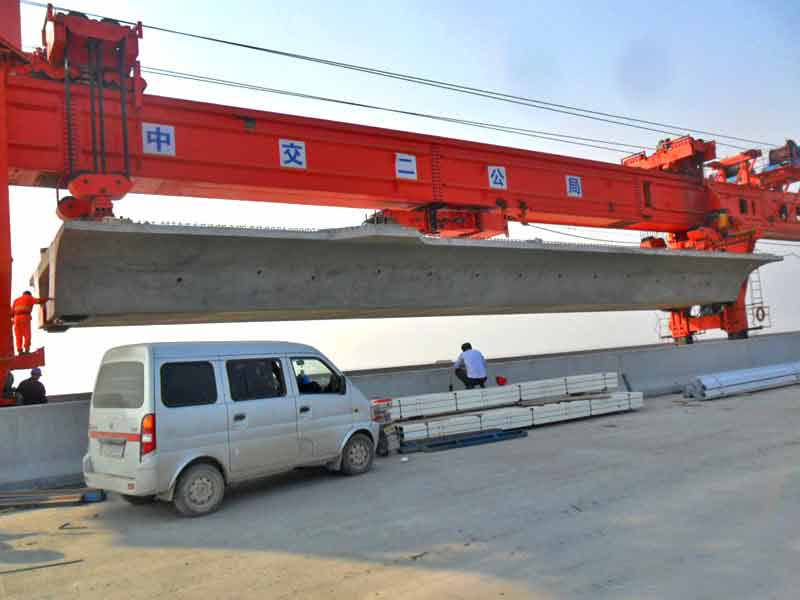

HZQD 다리 거더 발사기는 산과 평야의 프로젝트 건설에 적용되는 고속철교 대들보 발사기입니다. HZQD 다리 거더 발사기는 해체하지 않고 터널을 여행 할 수 있습니다. 대들보 수송은 독립적 인 대들보 운반선을 채택하고 30km 거리 내에 건설에 적합합니다.

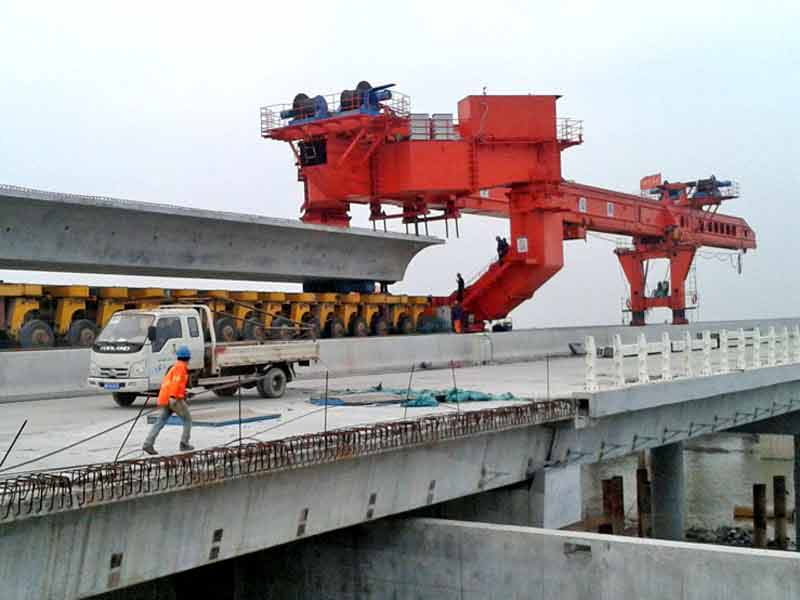

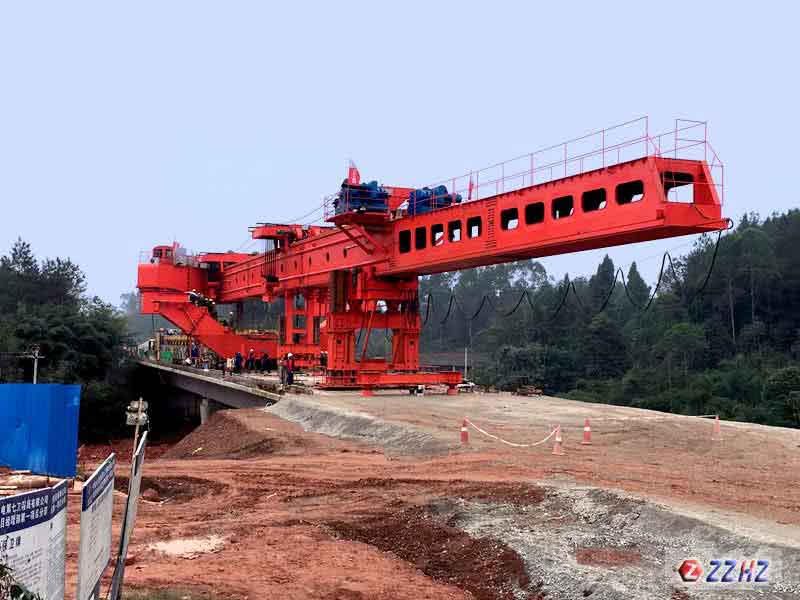

1, 다리 대들보 발사기와 대들보 캐리어가 독립적으로 작동, 대들보 전송 속도가 높고 연료를 저장합니다.
도 2에서, "O" 교량 거더 발사 장치의 뒷부분에 지지형 다리를 채용 한 구조 강도가 높다.

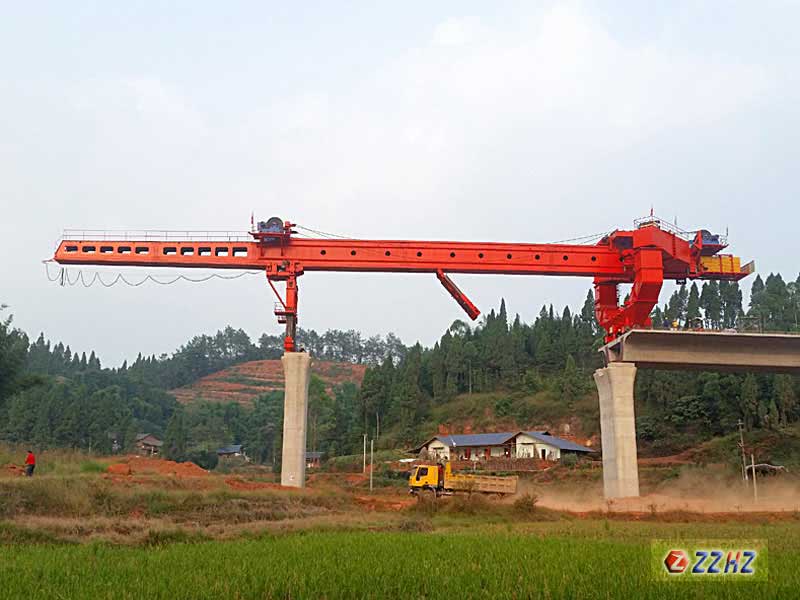

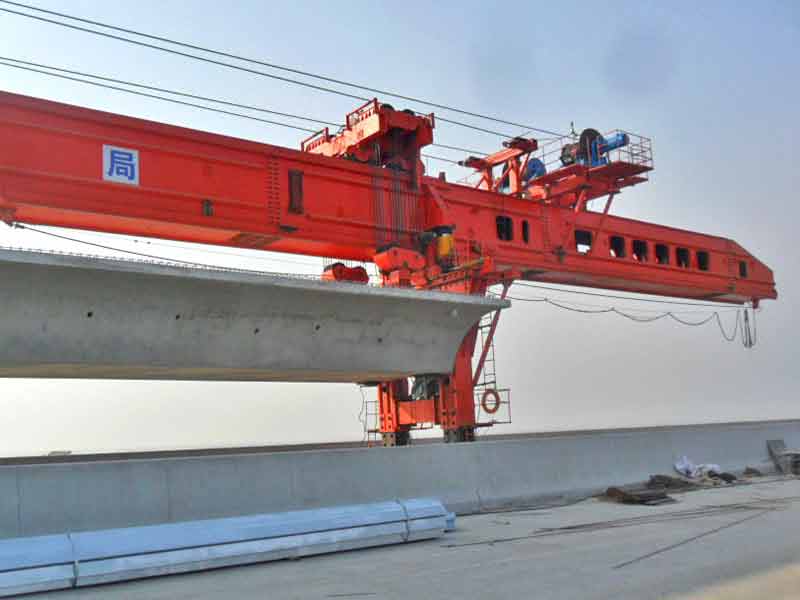

3, 다리 대들보 발사기가 앞으로 나아갈 때, 주 대들보는 중간 지지대를 따라 움직입니다.
온도 : -20 ° C-50 ° C 바람 : ≤ 대들보 직립시 8 단계; ≤ 교각 횡단시 6 등급.
